Mazda 3 aracımda eksikliğini hissettiğim içeriden bagaj açma projesini, okullar açılmadan son dönemeçteyken hazır boşken halledeyim dedim.

-Öncelikle konsolun solundaki DSC butonunun bulunduğu trimi olduğu gibi çekerek aralayın. Araladıktan sonra sadece butonların bulunduğu siyah bölmenin çıkabileceğini keşfedeceksiniz. Bunun için o bölmenin sağ ve solundaki tırnakları bastırmak ve bölümü dışarı doğru ittirme suretiyle çıkartabilirsiniz.

Ekli dosyayı görüntüle 5384

-Bu bölmeye gelen konektörü de yine tırnağına bastırarak çıkartıp ardından bölmenin yanlarındaki tırnaklara basarak bölmeyi çıkardıktan sonra o bölmeye buton eklemek kalıyor geriye.

-Bu bölmeyi açabilmek için 2 yandaki tırnakları kaldırıp çekmek gerekiyor. Üst kısım çıkınca elinize tuşlar vs düşüyor zaten.

-Bende bir fazladan kontrol kartı vardı üstünde butonları bulunan, bunu kullanmak istedim ve bölmedeki 1 tuş haznesine sığacak şekilde kestim. Daha doğrusu kıra kıra küçülttüm.

Ekli dosyayı görüntüle 5371Ekli dosyayı görüntüle 5372Ekli dosyayı görüntüle 5373

-Tuşa bastığımda daha iyi komut alabilmesi için 2 buton kullanmak istedim. Bunun da sığması için tuşun yuvasını genişletmem gerekti. Bunun için de havyayı kullandım. Tuşun girintili 2 yanını düzledim ve böylece rahatça butonlar tuşa oturdu ve basınca butonlar çalıştı. Tabi bu arada tuşun ayaklarını kestim öteki türlü butonların üstüne oturmayacaktı.

Ekli dosyayı görüntüle 5374Ekli dosyayı görüntüle 5375Ekli dosyayı görüntüle 5376

-Sonradan yükselti sıkıntısı olduğunu keşfettim. Bunun için de tuşun oturduğu yuvadaki ayakları havyayla eritmek suretiyle yüksekliğini azalttım. Deneme yanılma yöntemiyle tuş rahatça oynadığı sürece devam ettim ve buldum optimum noktayı.

Ekli dosyayı görüntüle 5377Ekli dosyayı görüntüle 5378Ekli dosyayı görüntüle 5379Ekli dosyayı görüntüle 5380

-Bundan sonraki süreç 2 butonun paralel şekilde kablolanması. Pil ve hoparlör yardımıyla da hangi butonun ayaklarının olması gerektiğini buldum ve lehimleyip kablolamayı yaptım.

Ekli dosyayı görüntüle 5381

-Bu kablonun da bölmeden dışarı çıkartılabilmesi için havyayla bir köşeden delik açtım.

Ekli dosyayı görüntüle 5382Ekli dosyayı görüntüle 5366Ekli dosyayı görüntüle 5367

-DSC butonunun bulunduğu bölmenin son hali. Bagaj tuşu azıcık basık gözüküyor, oynama miktarı ise DSC tuşu ile aynı. Her noktadan nasıl basarsam basayım 2 buton kullanmam sayesinde bir sıkıntı olmuyor.

Ekli dosyayı görüntüle 5383Ekli dosyayı görüntüle 5365

-Kablo çekmekle uğraşmamak için park sensörünün bozulan mesafeyi gösteren ekranının kablosunu kullandım. Ön sol konsoldan ta arkaya kadar gidiyordu. Ön tarafta kabloların birleşimini yapıp elektrik bandıyla sardım.

Ekli dosyayı görüntüle 5386

-Arka bagaj sol trimini sökünce karşıma direk park sensörü çıktı. Park sensöründeki display kablosunu çekip ucunu keserek kabloyu bagaj kapağına çıkarmanın yollarını aradım.

Ekli dosyayı görüntüle 5387Ekli dosyayı görüntüle 5389Ekli dosyayı görüntüle 5388

-Bagaj kapağı trimini sökünce böyle bir görüntüyle karşılaştım. Kırmızı plastiğin en sağındaki kablolar butondan gelen kablolar, bu kabloların izolasyonunu sıyırıp iletkeni açığa çıkardım ve önden gelen kabloları bu 2 kabloya paralel şekilde ek yaptım.

Ekli dosyayı görüntüle 5390Ekli dosyayı görüntüle 5392Ekli dosyayı görüntüle 5391Ekli dosyayı görüntüle 5393



-Ve son hali...

Ekli dosyayı görüntüle 5394Ekli dosyayı görüntüle 5395Ekli dosyayı görüntüle 5385


Fotoğrafları kendi facebook sayfama da koydum.

https://www.facebook.com/mutlu.teki...38256.1073741892.573833255&type=3&uploaded=22
Kapağa giden kabloyu neden körük içinden geçirmedin?


kadir

Kıdemli Üye
Mesajlar
12,654
Konum
İstanbul
Araç Markası
Mazda 3 A/T İmp. 2012
Araç Renk ve Tip
Karamio-Sedan
Beceremedim. Bir ara körük içine almayı düşünüyorum da eğilmeyen bir kılavuz kablo gibi bişi bulmak gerek.
Elektrikçilerden tek damar kablo al
-2.5yadaa 4 mm2> lik ucunu izole et körüğe yada diğer kablolara zarar vermesin.
-azıcık sabun sür gerekde kalmaya bilir.


abdyldz

Sessiz
Mesajlar
82
Bu da bizimki döşemenin altından götürdük bagaja kadar.

Düğmenin linki

Car Electric Tailgate Trunk Release Switch for Audi A6L-in Car Switches & Relays from Automobiles & Motorcycles on Aliexpress.com | Alibaba Group


Sent from my MI 5 using Tapatalk


MutluTEKİR

Aktif
Mesajlar
4,586
Konum
Karabük
Araç Markası
2010 Mazda3 125000km
Araç Renk ve Tip
Granit Gri - Sedan
  • Konuyu Başlatan Konuyu Başlatan
  • #68

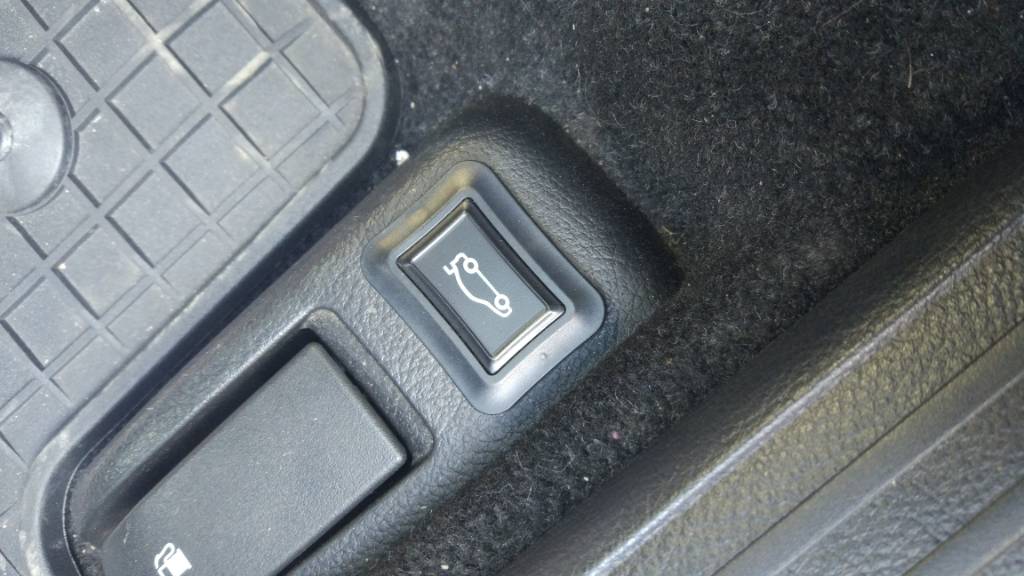

@ibrasoft İbrahim abi 4 tane boy boy bagaj kapağı simgesi fazladan çıkartmış. Ben de isteyince sağolsun gönderdi. En küçük boy oldu benim tuşa. Tek denemede yapıştırdım. Büyükler fazla büyük geldi. İbrahim abi sayesinde 2 sene sonra bu proje tam olarak tamamlandı. :D
