Mazda 626 GF (1997-02) Kadran ve Kalorifer Kumandaları

Konu, 'İç Aksam - Elektronik- Aydınlatma' kısmında ahmoztrk tarafından paylaşıldı.

  1. ahmoztrk

    ahmoztrk Katılımcı

    Şehir:
    Ankara
    Arkadaşlar selamlar,

    Uzun zamandan beri elimin değmediği, ama bugün bir fırsat bularak en sonunda el atabildiğim kalorifer kumandalarını tamir etmeye çalıştım.

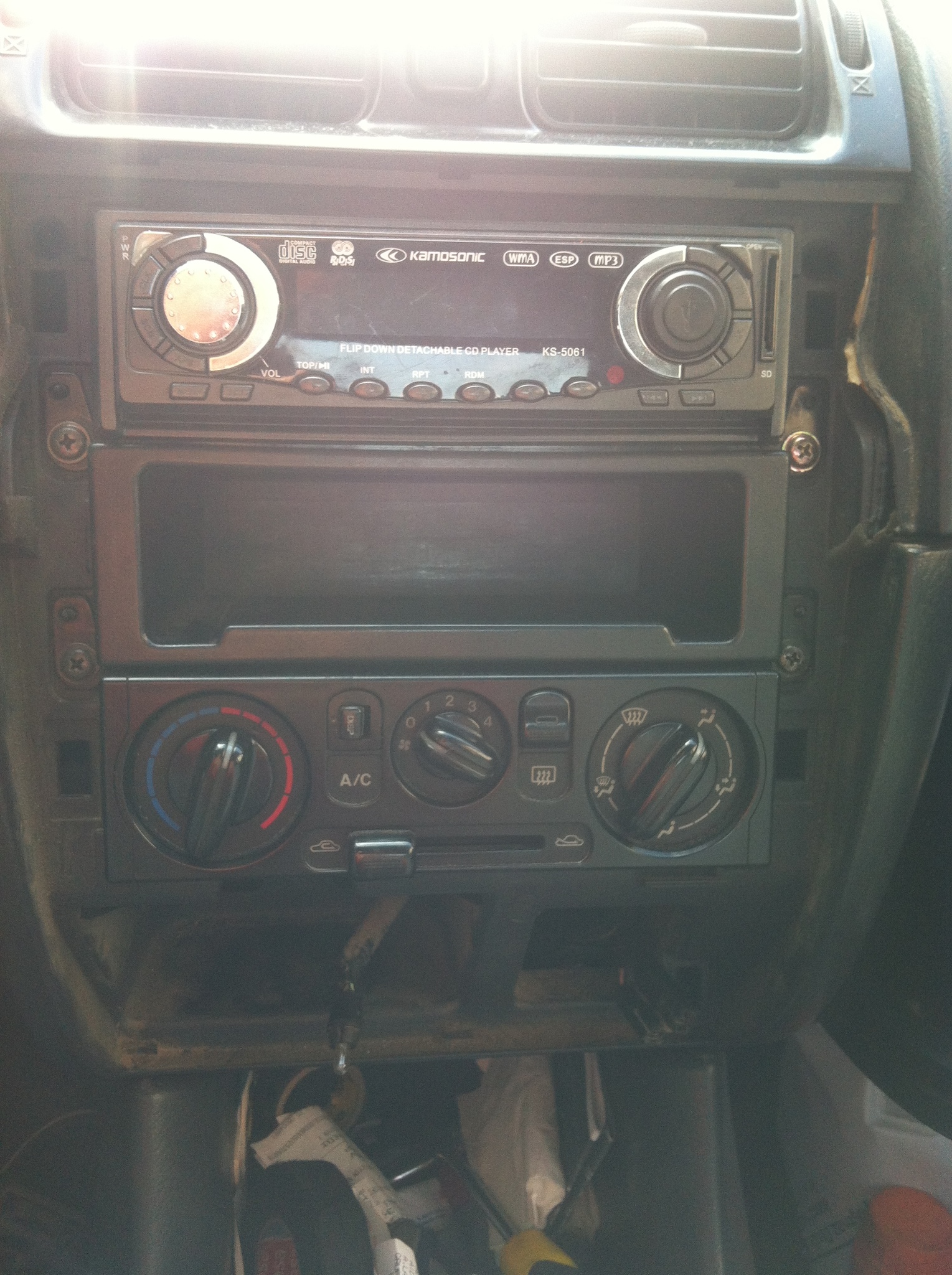

    Kaloriferlerin yönünü belirleyen ve sıcak soğuk ayarını yapan halatlar zor çalışıyordu ve zaman zaman dişlilerde sıyırmalar oluyordu. Bu durumu düzeltmek için ilk önce teybin olduğu bölümdeki çerçeveyi çıkarttım.

    [​IMG]

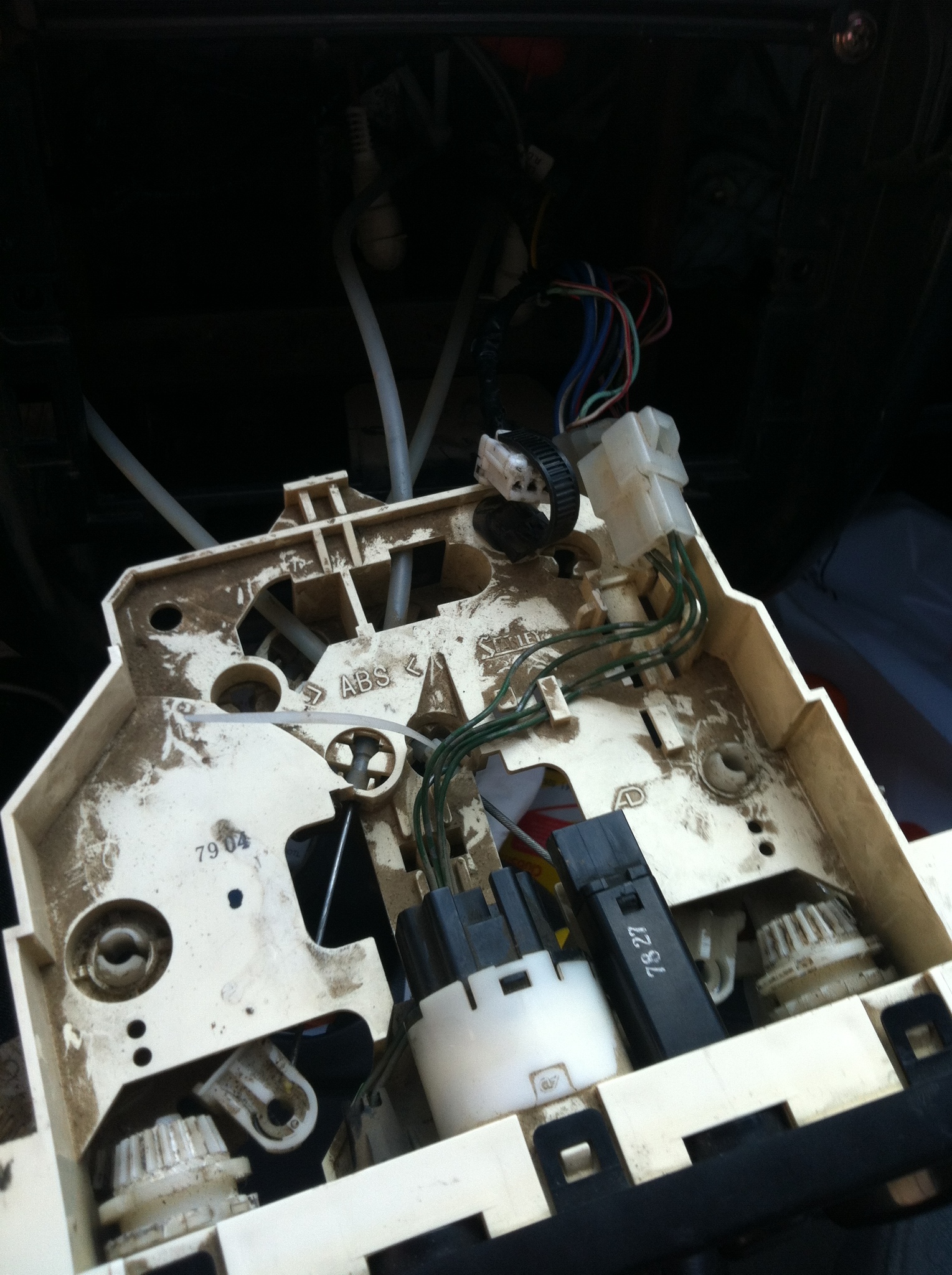

    Çerçeveyi çıkarttıktan sonra teybin altındaki ıvır-zıvır gözünü de söküp çevirme düğmelerinin bağlı olduğu düzenekten kilima, arka cam buz çözücü, kalorifer fan açma-hız düğmesinin ve o paneli aydınlatan küçük ampüllerin fişlerini çıkarttım. Daha sonra kolarifer sistemine bağlı halatları da sökerek paneli elime aldım.

    [​IMG]

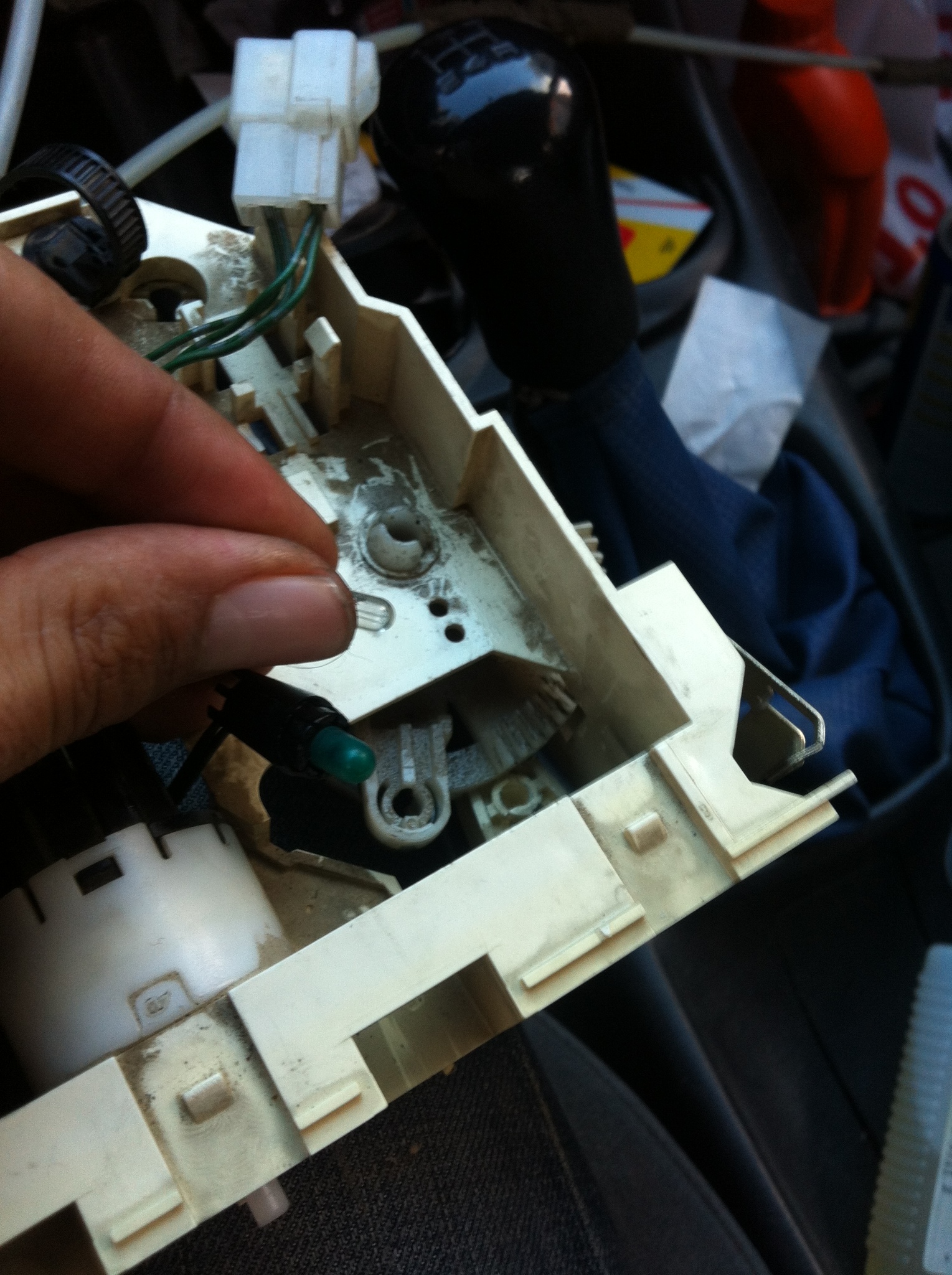

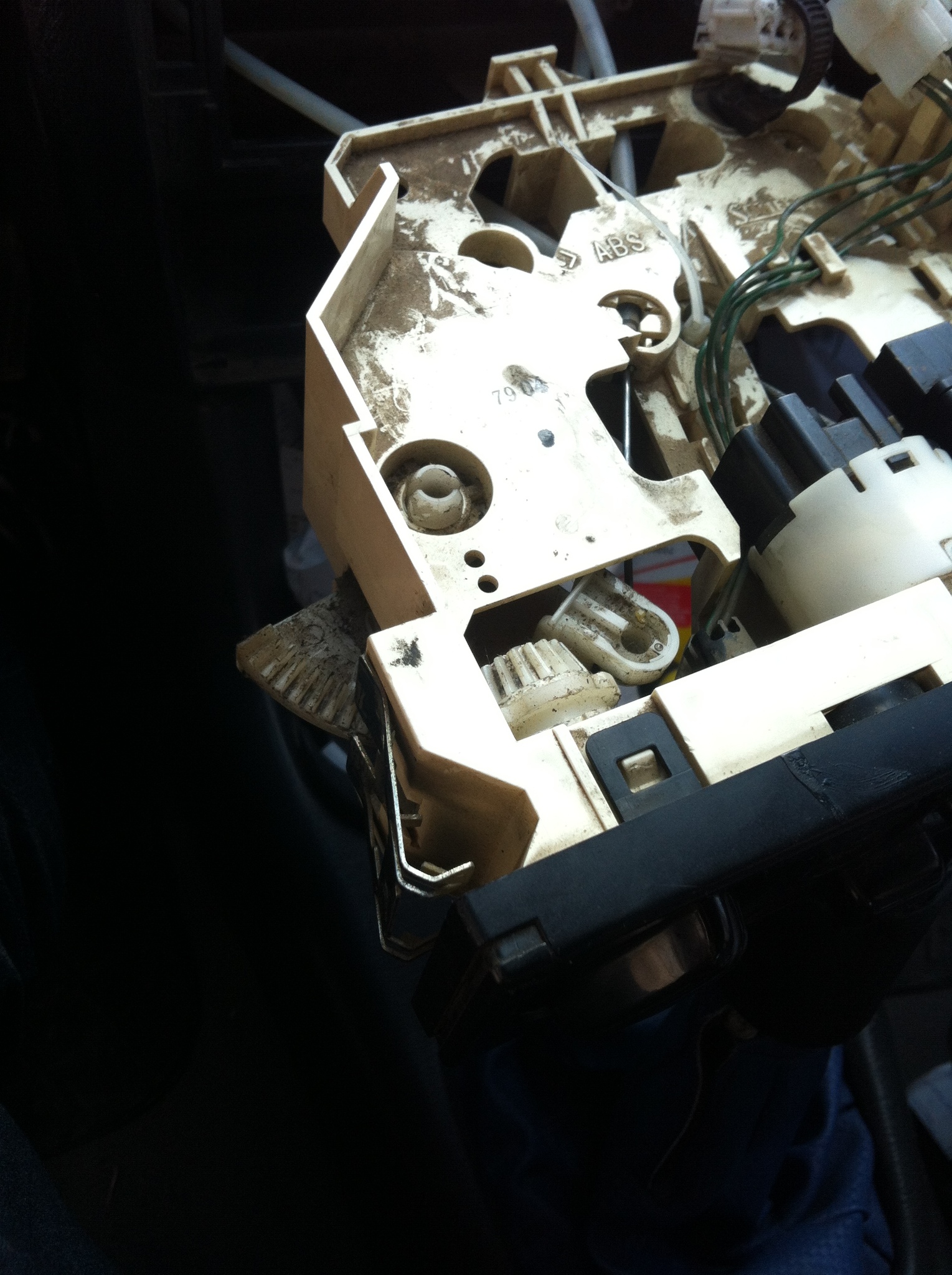

    Paneldeki kontrol çarklarını-dişlilerini yağladım.

    [​IMG]
    [​IMG]

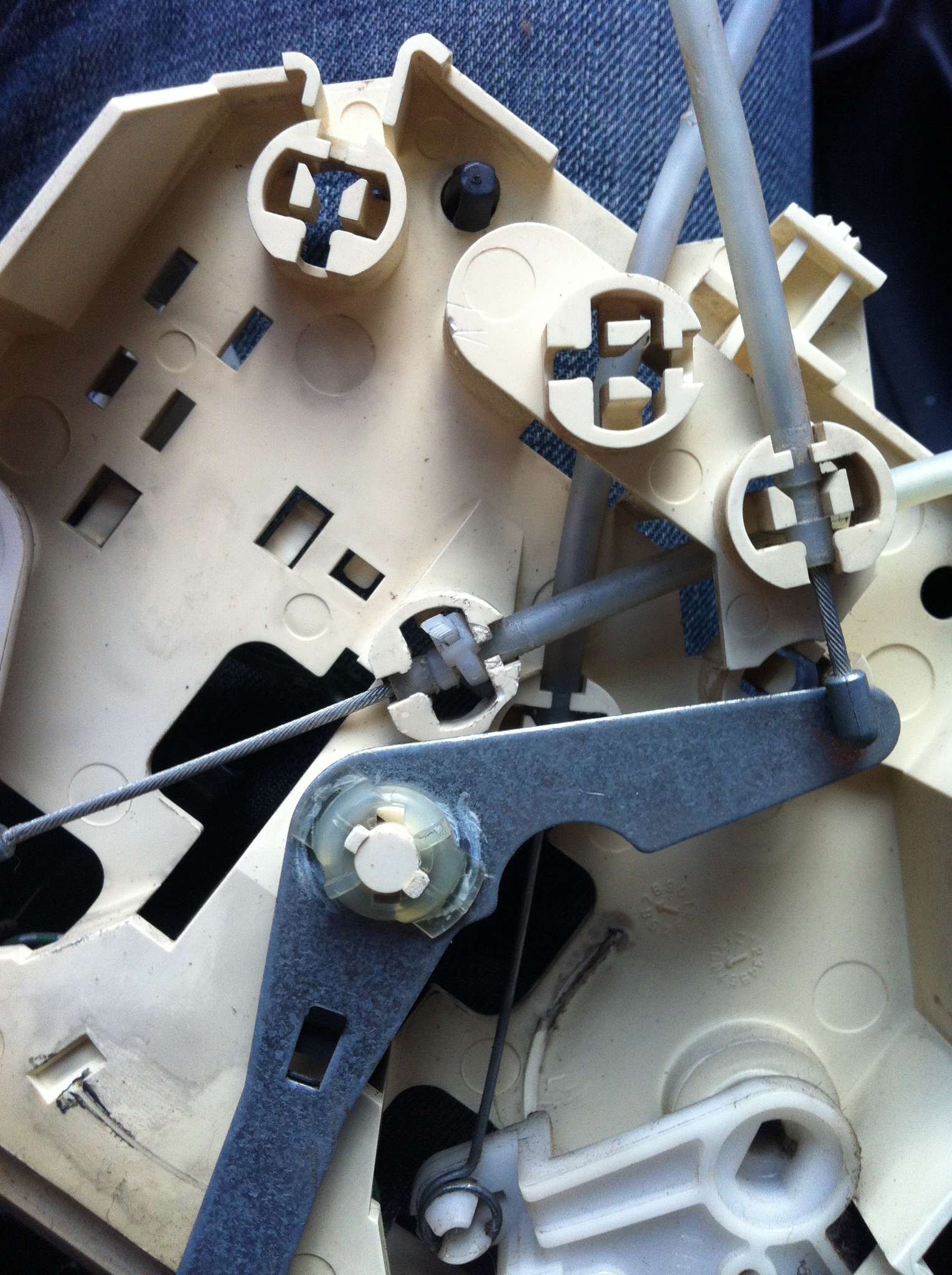

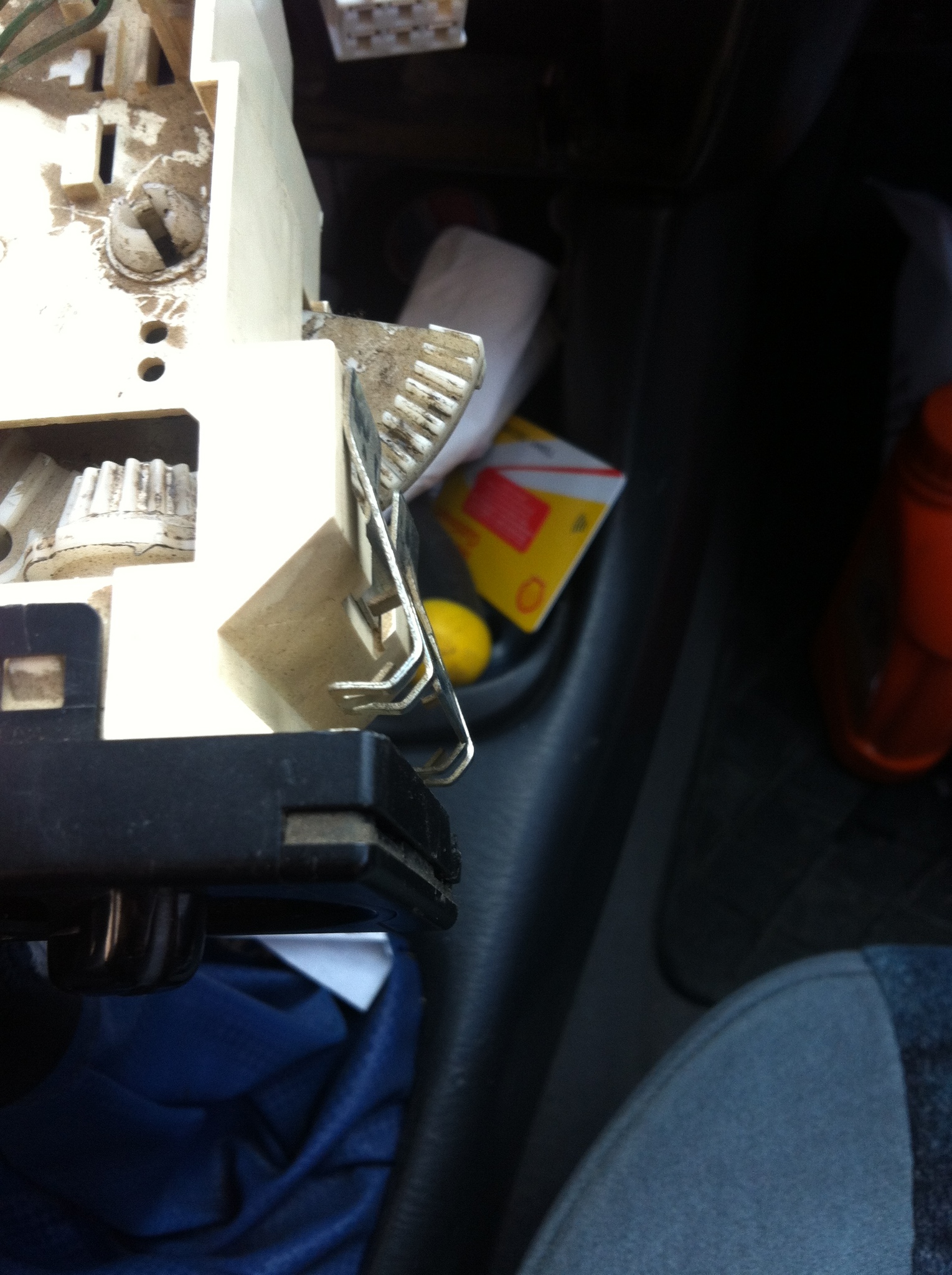

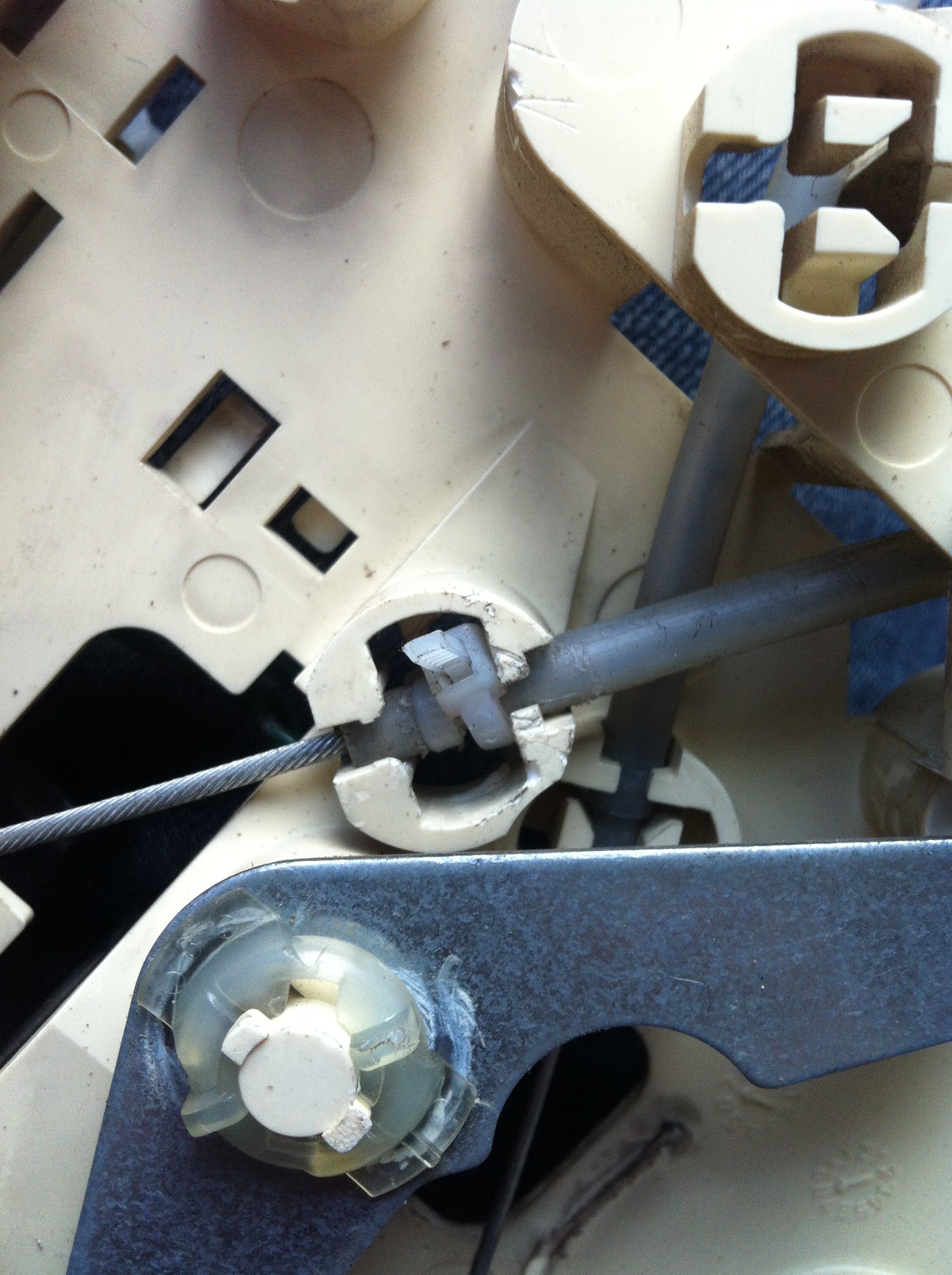

    Daha sonra panel üzerine bağlı, halatların içinden geçtiği sert hortumları tutan klipslerden kırık olanlarını plastik kelepçe ile sağlamlaştırdım.

    [​IMG]
    [​IMG]

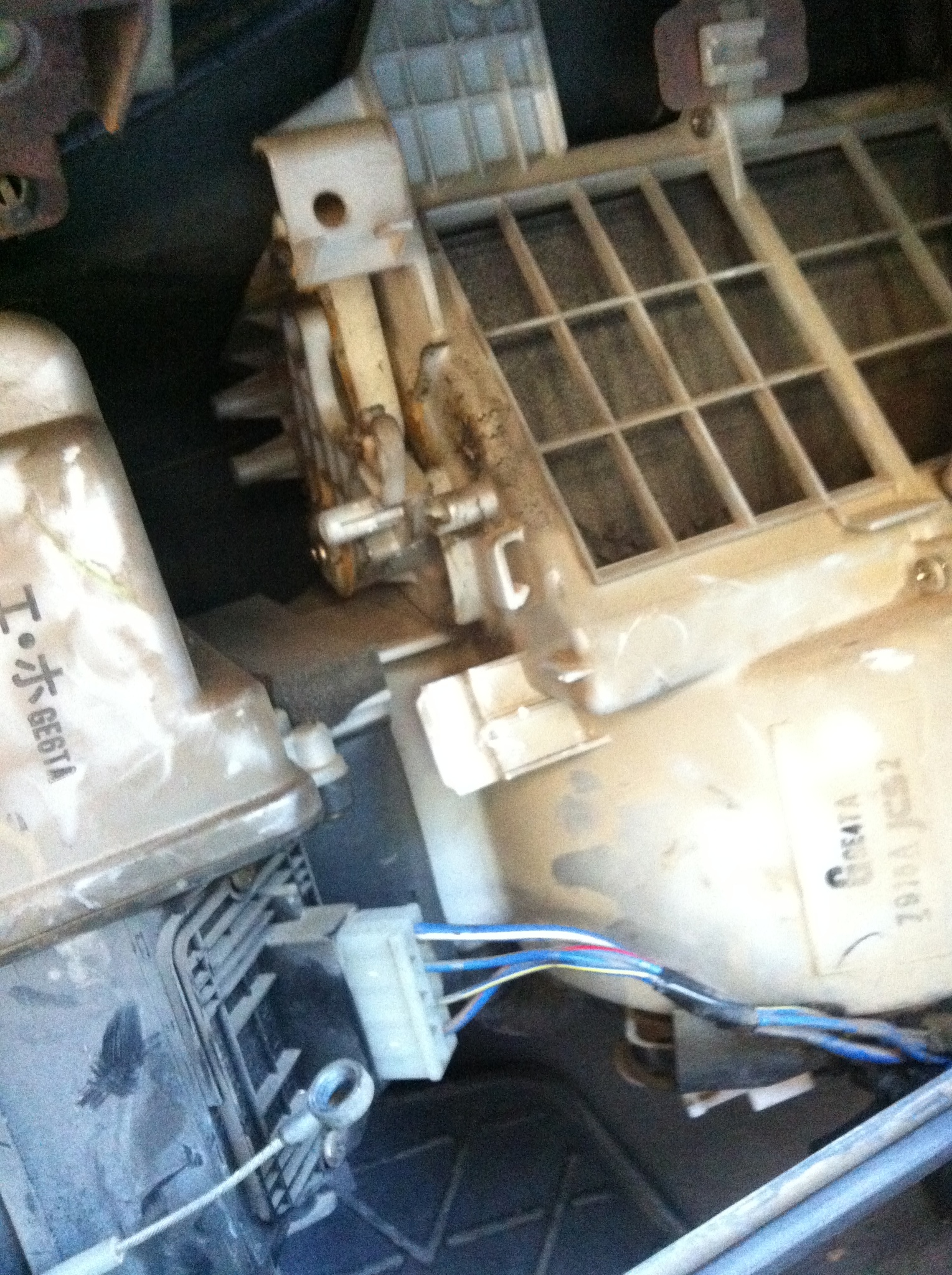

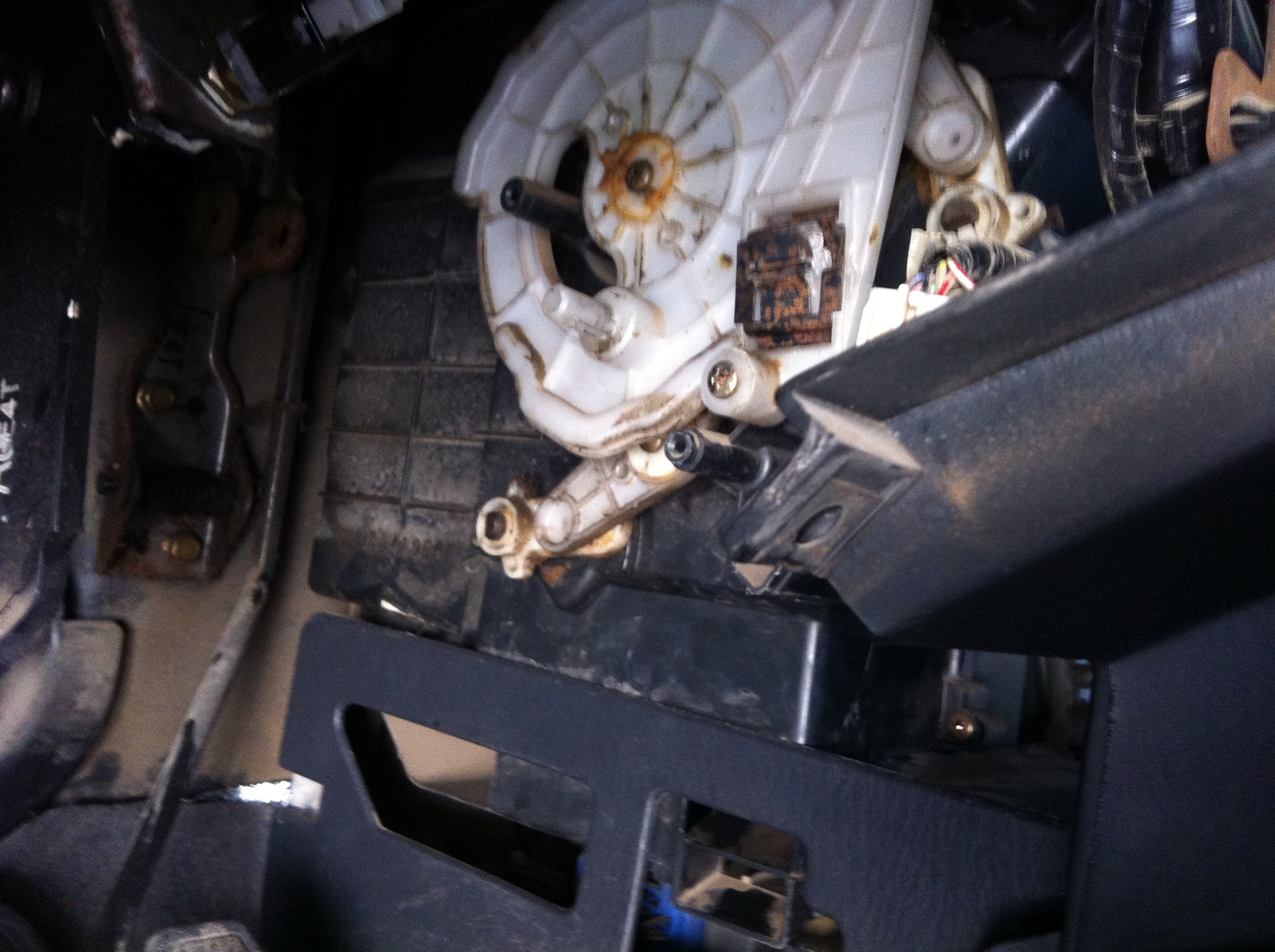

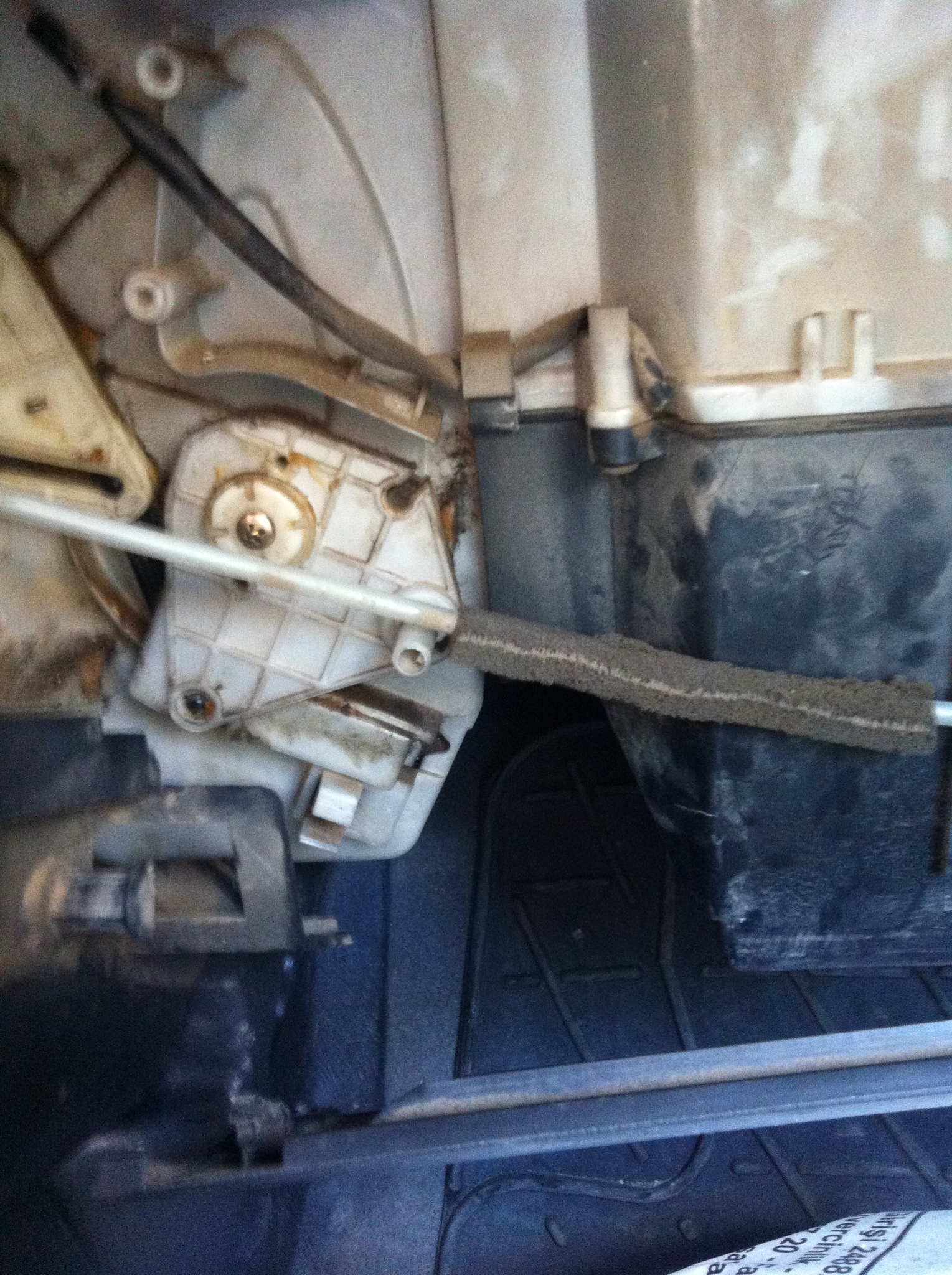

    İçeiri hava giriş-çıkışını sağlayan sistem, sıcaklık ayar sistemi ve fan-hava yönünü değiştiren sistemlerin(kumanda panelinden gelen halatların bağlandığı mekanizmalar) hareket mekanizmalarını güzelce temizleyip yağladım. Yağlamayı sıvı gress ile yaptım. Buraları görmek için torpidoyu komple çıkardım.

    [​IMG]
    [​IMG]
    [​IMG]

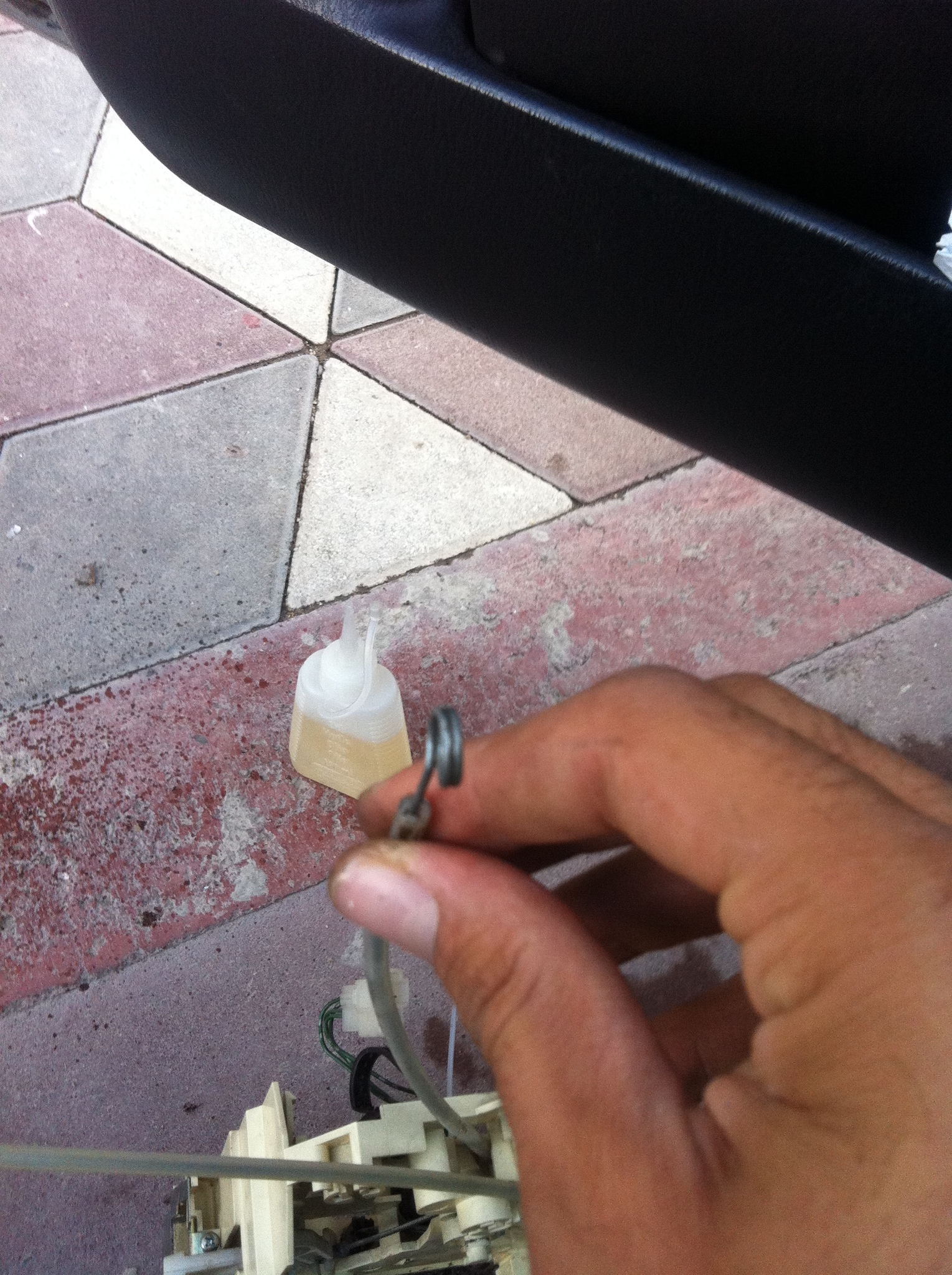

    Kontrol paneline bağlı halatların rahat çalışması için boruların diplerinden yavaş yavaş ince makine yağı döktüm.

    [​IMG]

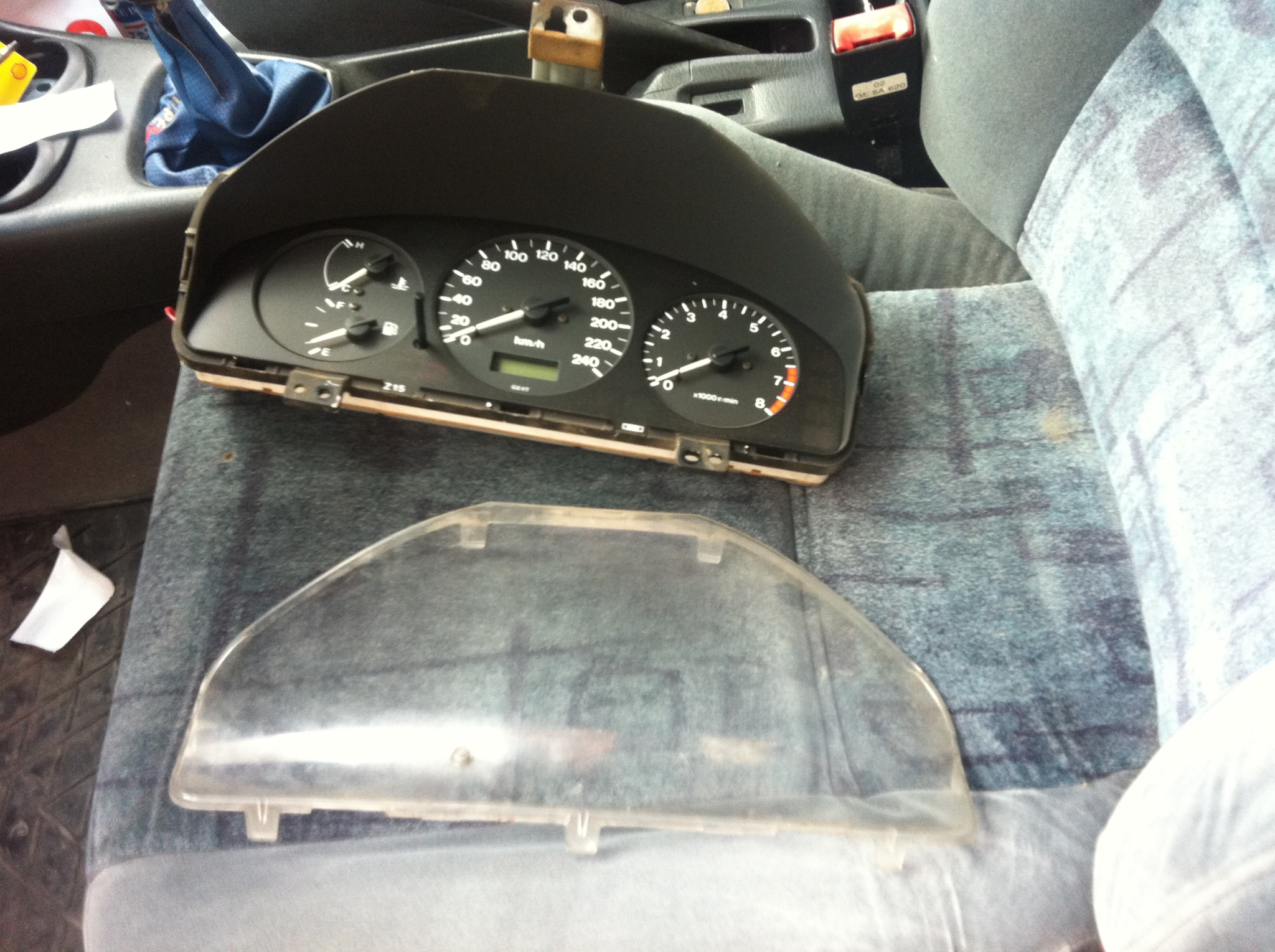

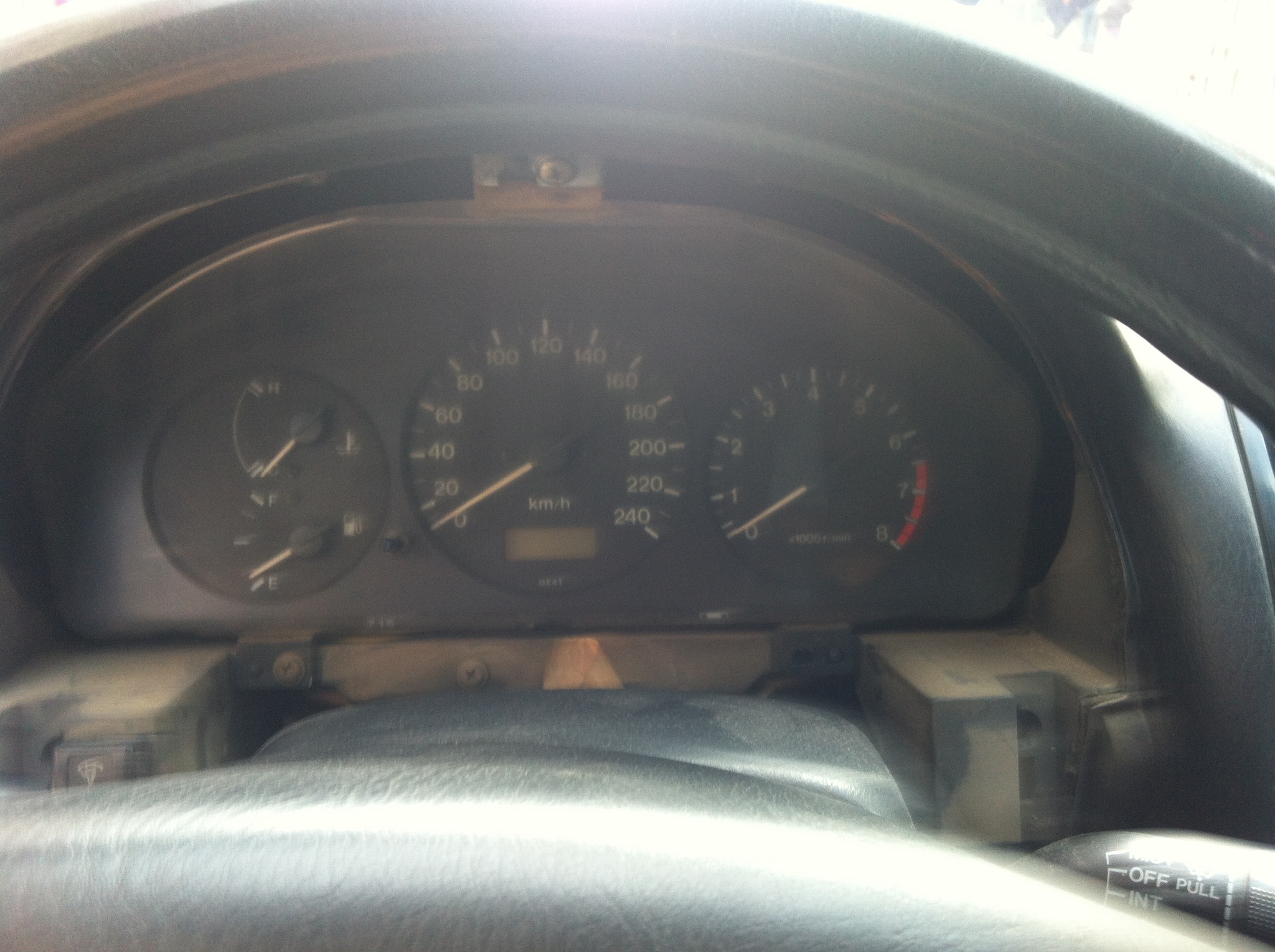

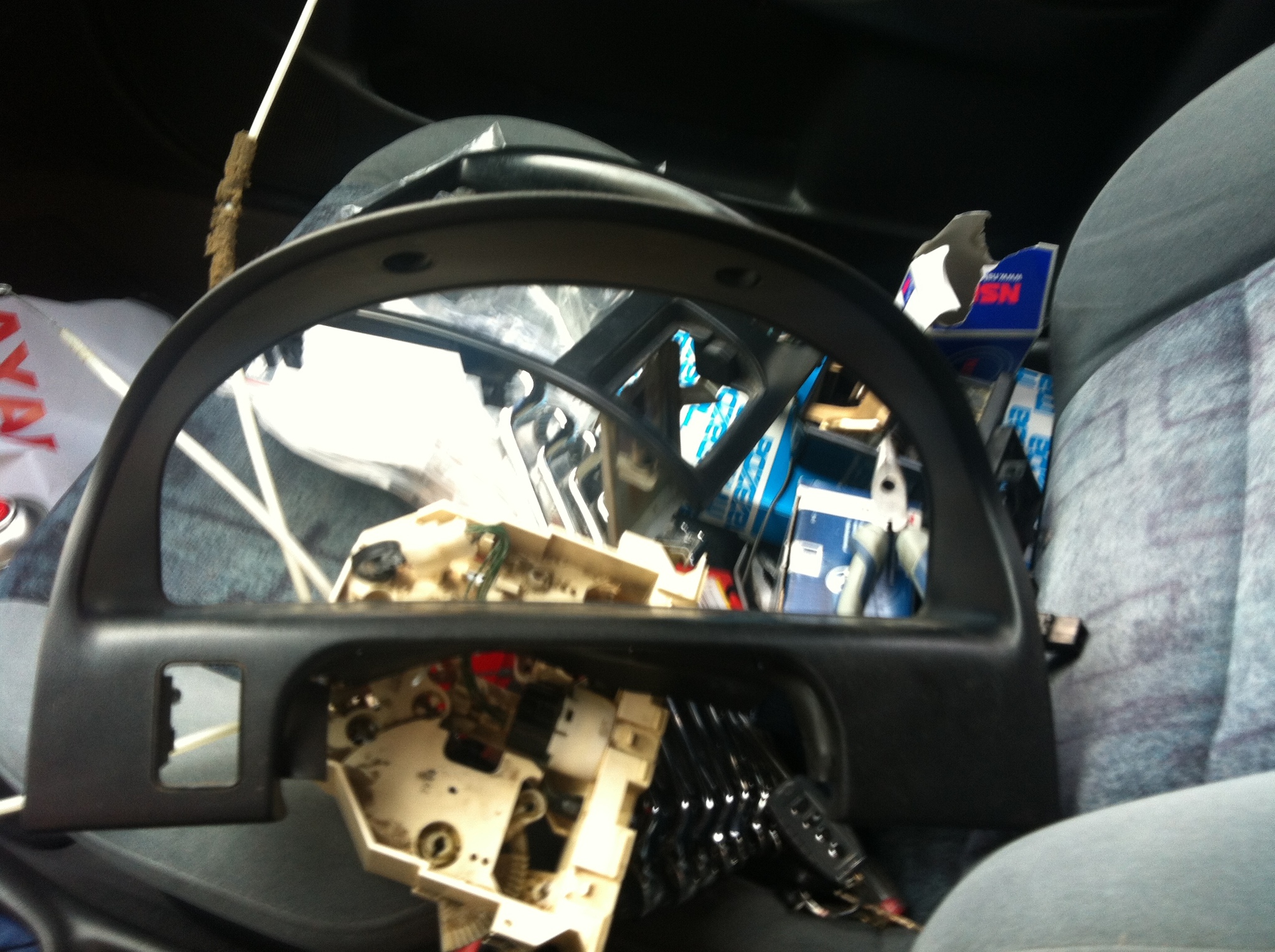

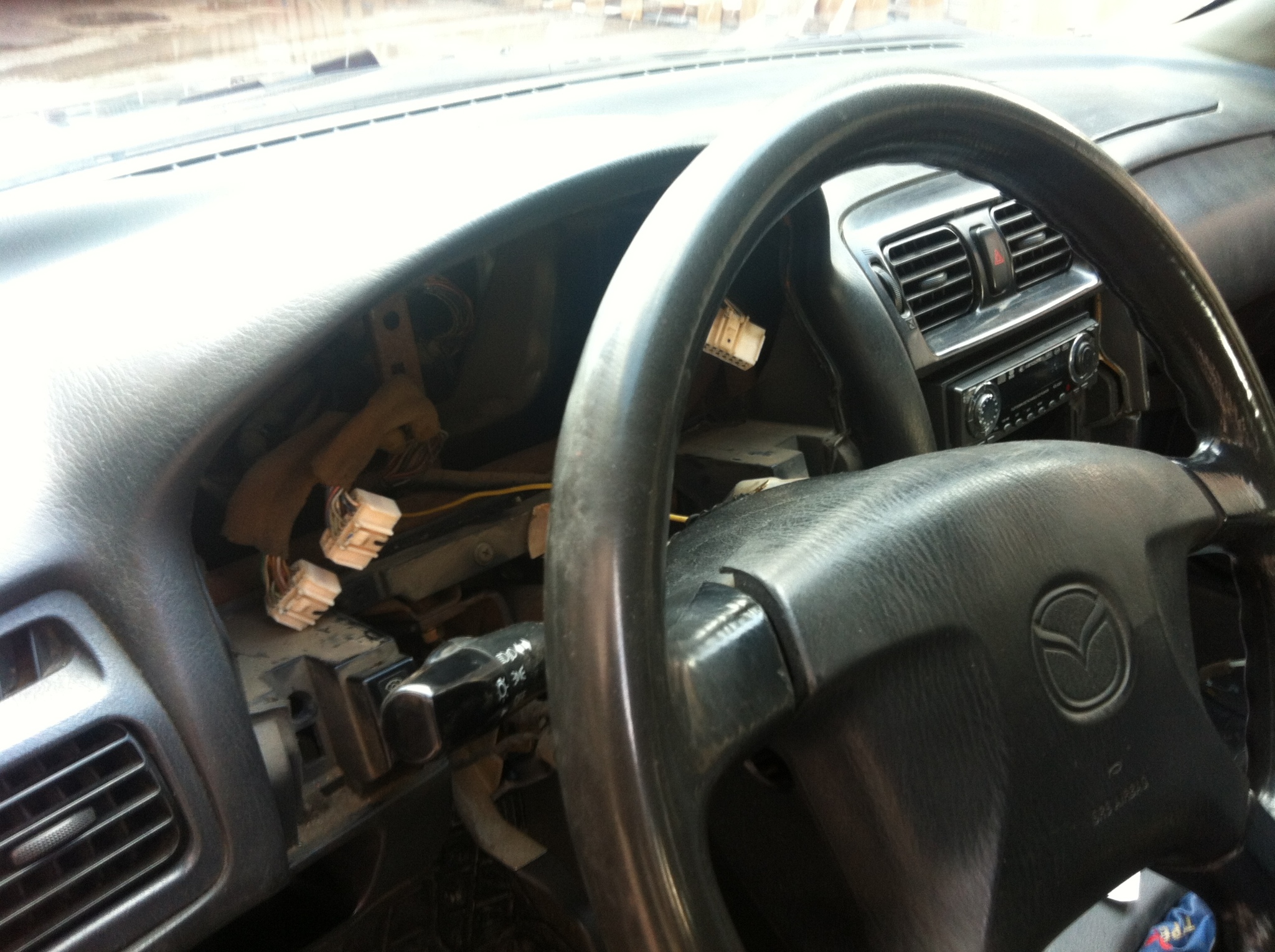

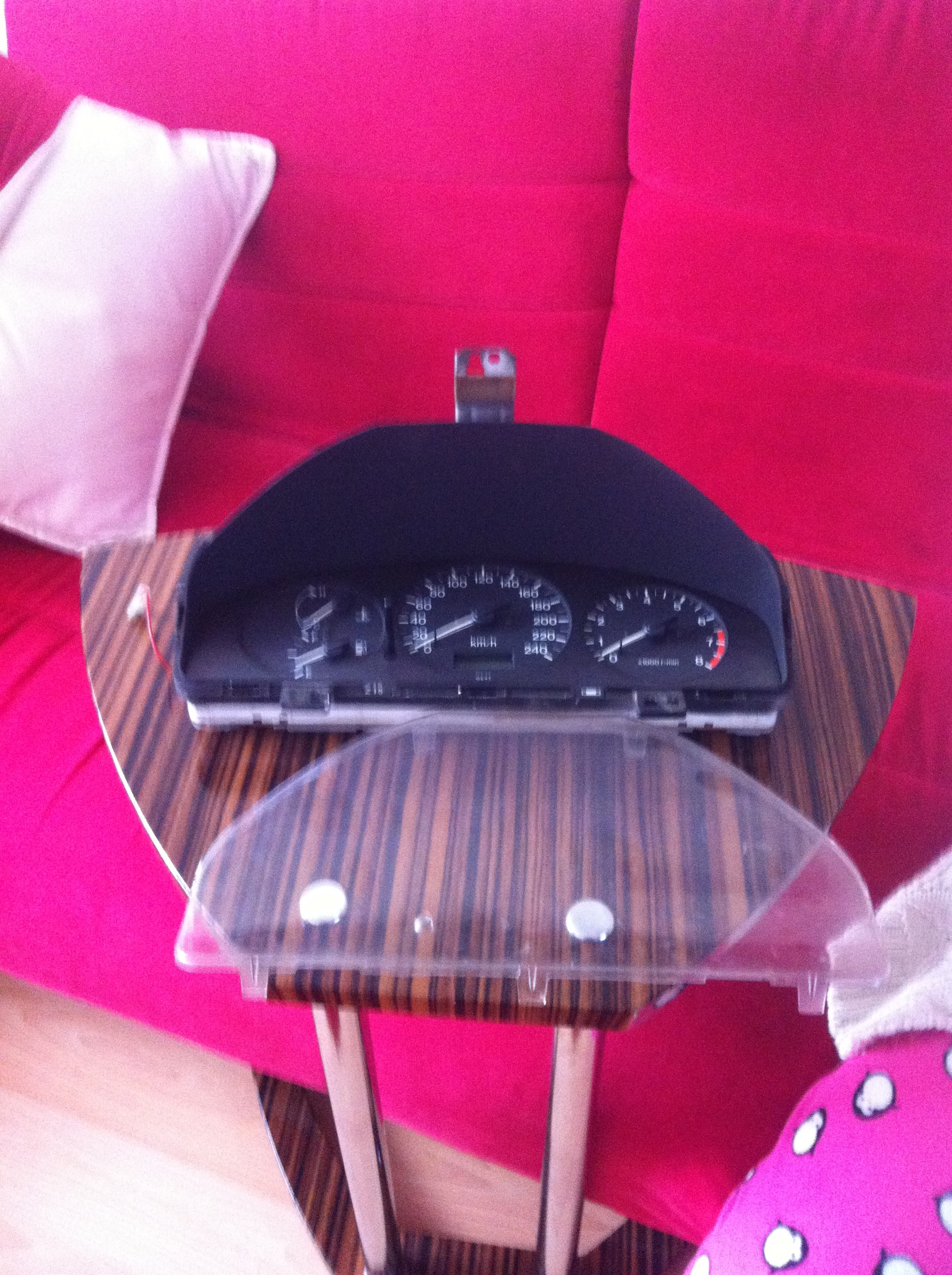

    Daha sonra kadranın çerçevesini çıkardım ve kadranı da söktüm. Temizlemesi için eşime bıraktım.

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

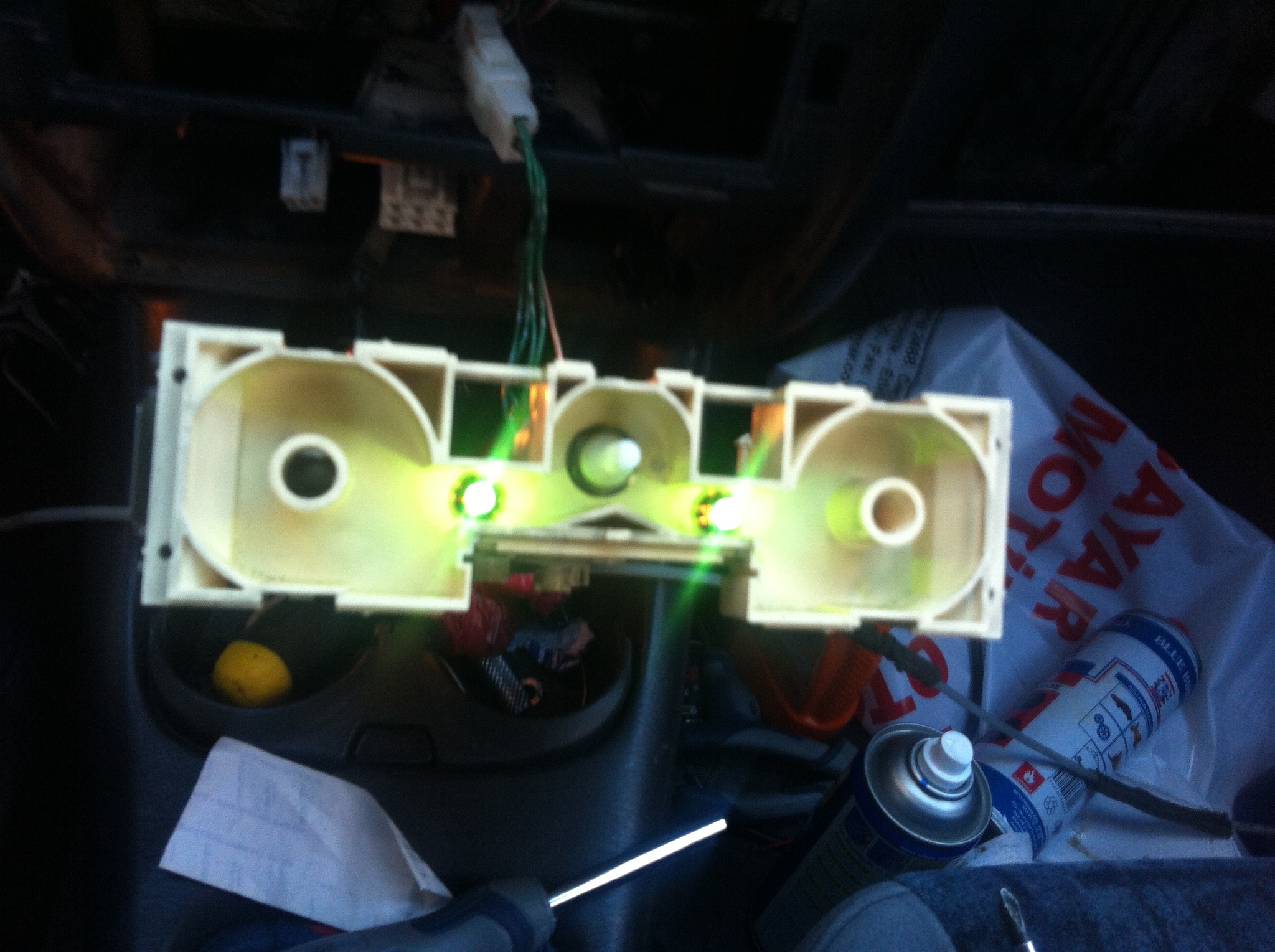

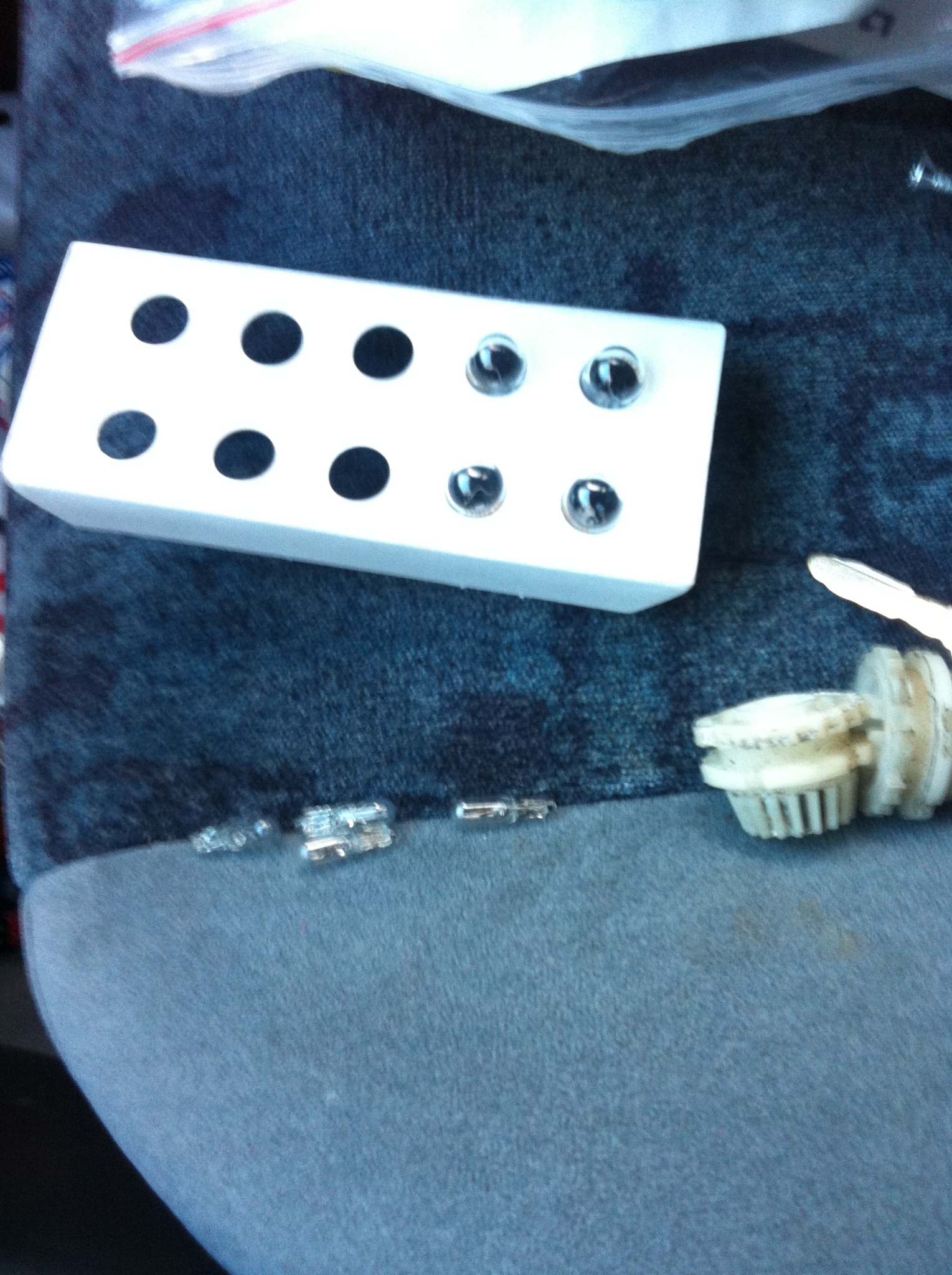

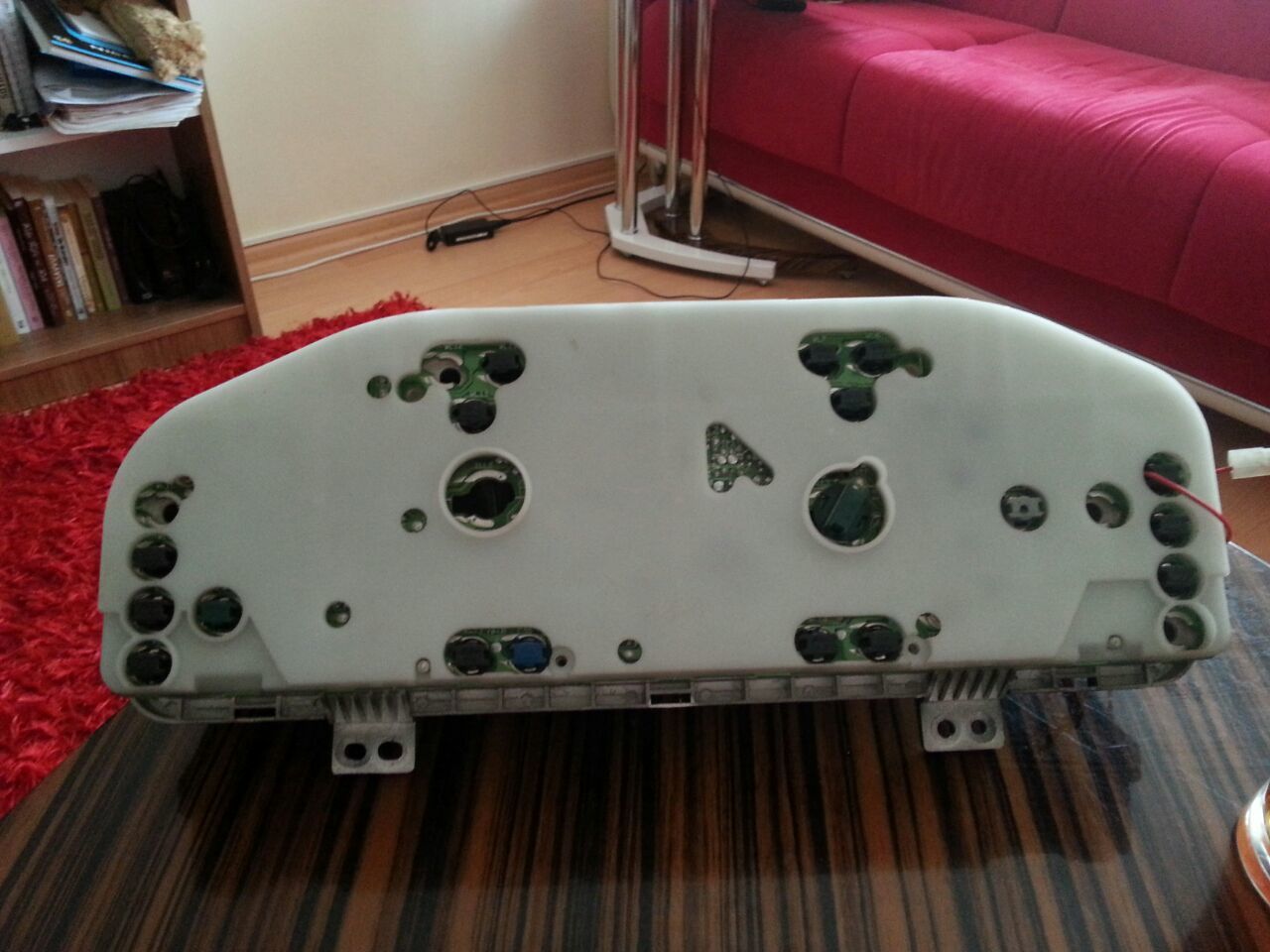

    Yine kalorifer kontrol panelindeki ve kadrandaki patlak lambaları değiştirdim ve kontrol ettim.

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

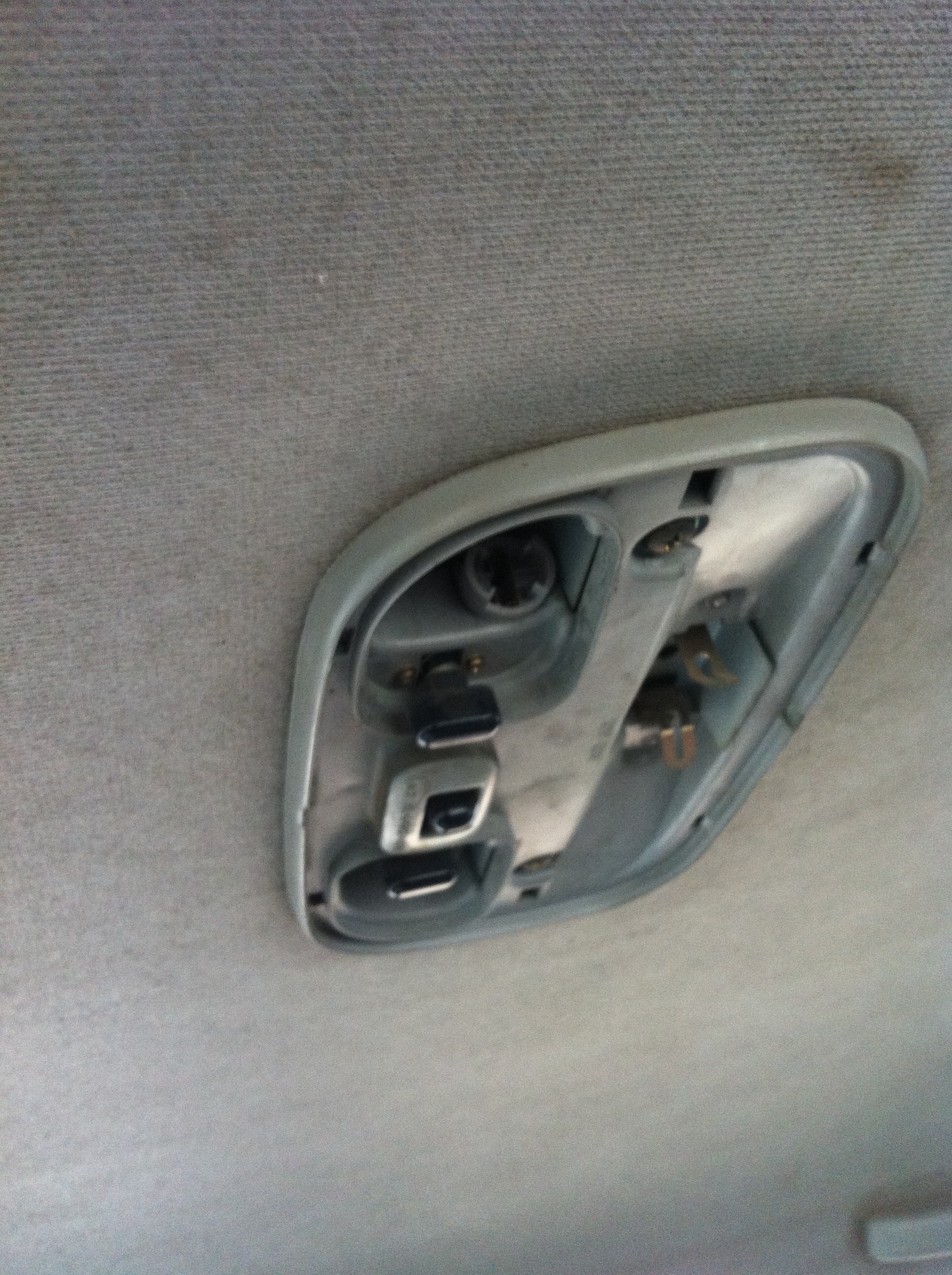

    Hazır elim değmişken tavan lambalarını da yeniledim. watı ya da voltajı herneyse bilmiyorum ya da amperi biraz daha yüksek ampüller taktım, osram marka. Yine tavan lambalarının seffaf kapağını da eşime temizlettim.

    [​IMG]
    [​IMG]

    Daha sonra sırayla hepsini geri takarken akşam oldu. Evde yemek molası verdim birazdan gidip her şeyi geri monte edeceğim inşaallah.

    Herkese iyi günler.

    süleyman46 ve domestos bunu beğendi.
  2. hagakure

    hagakure Aktif

    Şehir:
    İstanbul / Kadıköy
    Araç Markası:
    2004 Mazda 6
    Araç Renk ve Tip:
    Şampanya-Sedan
    Güzel bir çalışma olmuş ellerinize sağlık :nazar:

  3. domestos

    domestos (Veli Azak) Yetkili Kişi Global Moderatör

    Şehir:
    Aydın-Merkez
    Araç Markası:
    Mitsubishi Space Star
    Araç Renk ve Tip:
    Bakır Kırmızı-MPV
    İnsanın elinden iş gelmesi ne kadar güzel bir şey... Paylaşım için teşekkürler... Mis gibi olmuş... :)

  4. hakan_emre

    hakan_emre Aktif

    Şehir:
    Bolu-Ş.Urfa
    Araç Markası:
    Renault - Twingo
    Araç Renk ve Tip:
    Su Yeşili-HB Coupe
    Çok güzel çalışmalar yapmışsınız, elden geçmesi iyi olmuş. Paylaşımlar için teşekkürler

  5. ezmocesteri

    ezmocesteri Kıdemli Üye Yetkili Kişi Global Moderatör

    Şehir:
    Ankara
    Araç Markası:
    2013 - Mazda 3 Dizel
    Araç Renk ve Tip:
    Beyaz Sedan İmp.
    Hay maşallah, işçiliğe gel

  6. ahmoztrk

    ahmoztrk Katılımcı

    Şehir:
    Ankara
    Arkadaşlar herkese çok teşekkür ederim, şimdi bitti bütün işler her şey mis gibi oldu arabayı sıfır almış gibi hissediyorum :) 20dk şehir turu yaptım ve kalorifer ayarlarıyla oynamak çok zevkli oldu, yağ gibi kayıyorlar. :)

    domestos bunu beğendi.
  7. aliparlar1983

    aliparlar1983 Aktif

    Şehir:
    Afyon
    eline sağlık kardeş

  8. ahmoztrk

    ahmoztrk Katılımcı

    Şehir:
    Ankara

    Eyvallah Ali abi.

  9. emytoget

    emytoget Aktif

    Şehir:
    İstanbul/Ümraniye
    Araç Markası:
    Peugeot 106 - 1994
    Araç Renk ve Tip:
    Beyaz - 3 kapı
    Ankaraya gelip kurcalayasım geldi düğmeleri :) keyifle binesin

  10. ahmoztrk

    ahmoztrk Katılımcı

    Şehir:
    Ankara

    Teşekkür ederim :) Mazdamızın kapısı herkese açık :)

  11. kadir

    kadir Aktif

    Şehir:
    İstanbul
    Araç Markası:
    Mazda 3 A/T İmp. 2012
    Araç Renk ve Tip:
    Karamio-Sedan
    Benimde sag tarafdaki isik yanmiyor ampul tipi nedir?

  12. ahmoztrk

    ahmoztrk Katılımcı

    Şehir:
    Ankara

    Ampül tipini bilmiyorum kod olarak, şu an Eskişehirdeyim Ankaraya döndüğümde sizin için fotoğraf çekeceğim. Büyük olanlar park lambalarının aynısı, ya da okuma ışıklarının. Diğerleride aynısının minik tipi.

  13. Özgür

    Özgür Geleceğe Cüret Et.

    Şehir:
    Mersin.
    Araç Markası:
    2011 - M3
    Araç Renk ve Tip:
    Sedefli Beyaz-AT
    abi helal olsun valla. Mis gibi olmuş.

  14. süleyman46

    süleyman46 Aktif

    Şehir:
    Mersin - Kahramanmaraş
    Araç Markası:
    Mazda 6 2010
    Hort XXL :)

    Başlık çok faydalı, emeği geçenlere teşekkürü borç bilirim:) merak ettiğim birkaç şey var, yeni başlık açmaktansa buradan devam etmek istedim.

    1- konuda ilk fotograftaki sökülmüş olan çerçeveyi nereden bulabilirim tavsiye istiyorum(tablet takmayı düşündüğüm için orjinaline dokunmadan bir proje geliştirmek düşüncesindeyim:)) buradakine benzer fikkirler var kafamda:


    2- Kadrandaki hareketli çubukları daha önce sökeniniz oldu mu üstadlarım? bendekini denedim ama çok zorlayıp zarar vermek istemedim. Var mı bir püf noktası?
    bunun benzeri bir çalışma yapma düşüncem var ama kısmet...

    Son düzenleme yönetici tarafından yapıldı: 8 Haziran 2016
    domestos bunu beğendi.
  15. domestos

    domestos (Veli Azak) Yetkili Kişi Global Moderatör

    Şehir:
    Aydın-Merkez
    Araç Markası:
    Mitsubishi Space Star
    Araç Renk ve Tip:
    Bakır Kırmızı-MPV
    Elinden iş gelenler için yapılabilecek uygulamalar.

    Önceden boş vakitlerimde bu tarz işlerle uğraşıyordum ama şimdi ne boş vaktim var ne de uğraşmaya cesaretim... :)

    süleyman46 bunu beğendi.
  16. cihatdag01

    cihatdag01 Sessiz

    Şehir:
    Mersin
    Araç Markası:
    1999 Mazda 626
    Araç Renk ve Tip:
    Şampanya-GLX
    Çok güzel bir çalışma; Toyotamda aynısını yapmıştım, şimdi 626 var, orta konsolun nasıl söküleceğini bile bilmiyorum..Yardımcı olur musunuz, orta konsol çerçevesinin vidası falan var mı yoksa geçme mi?

  17. domestos

    domestos (Veli Azak) Yetkili Kişi Global Moderatör

    Şehir:
    Aydın-Merkez
    Araç Markası:
    Mitsubishi Space Star
    Araç Renk ve Tip:
    Bakır Kırmızı-MPV
    Çerçeve geçmelidir onu çıkardıktan sonra ilk fotoğraftaki vidalara ulaşabilirsin. :)

    cihatdag01 bunu beğendi.
  18. cihatdag01

    cihatdag01 Sessiz

    Şehir:
    Mersin
    Araç Markası:
    1999 Mazda 626
    Araç Renk ve Tip:
    Şampanya-GLX
    Teşekkür ederim...

    domestos bunu beğendi.
  19. suleyman

    suleyman Katılımcı

    Şehir:
    Manisa
    Araç Markası:
    1999 Mazda 323 GT
    Araç Renk ve Tip:
    Siyah-Hb
    tebrik ediyorum sizi cesaretiniz için elinize sağlık

    patlak bölgeler içinde plastik kelepçe yöntemini kapmış olduk :) benimkilerde çok sert

    Son düzenleme yönetici tarafından yapıldı: 21 Kasım 2016
