Featured Mazda 3 BL (2009-13) Geri Görüş Kamerası Montajı

Konu, 'İç Aksam - Elektronik- Aydınlatma' kısmında MutluTEKİR tarafından paylaşıldı.

  1. MutluTEKİR

    MutluTEKİR Aktif

    Şehir:
    Karabük
    Araç Markası:
    2010 Mazda3 125000km
    Araç Renk ve Tip:
    Granit Gri - Sedan
    Merhabalar,
    Aşağıdaki linkteki ürünü almıştım.

    http://tr.aliexpress.com/item/4-3-I...Channel-Video-Input-Car-Rear/32348290024.html

    Ürün geldi sonunda. Geçen gün evde güç verip denedim. Gündüz görüşü güzel, gece görüşü tatminkar, tv ışığında etrafı algılayabiliyorsunuz, daha led i yok kameranın. Geri görüşe uygun olarak ters görüntü veriyor kamera ve ekran, bu da olması gereken, güzel bir şey.
    Av kablosu baya uzun ve kırmızı güç kablosu var. Bunun da avantajı geri görüş kamerasının ve ekranın gücünü geri görüş lambasından alabilmeniz. Bu kırmızı güç kablosu olmasa, ekran sürekli çalışacaktır gereksiz olarak. Av kablosunun içindeki bu kırmızı güç kablosuyla hem ekran hem kamera sadece geri vitese takınca çalışacak olması güzel.

    2 gündür montajını yapmak için uğraştığım geri görüş kamera kitimi bugün tamamlayabildim.

    Gelen üründen görseller:

    DSC_0030.jpg DSC_0031.jpg DSC_0032.jpg

    Gerekli bağlantıları öncelikle yaptım. Plakalık bagaj kapağında olmadığı için bağlantı yerleri kısa kaldığından bağlantıları yapıp bant ile açılmayacak şekilde sardım.


    Daha sonradan kabloları geçirmeye başladım. Aracımın plakalık aydınlatmalarının arası boştu, en uygun yer olarak burayı gördüm. Plakalık ve tamponun arkasından kabloları alıp park sensörlerinin gözlerinden gelen kabloların aracın içine girdiği boşluktan aracın içine almayı kararlaştırmıştım.


    Park sensörlerinin aracın içine girdiği boşluk.


    Buradan klavuz bir kablo iterek aşağıdan çıkmasını sağladım, daha sonra da bu kabloya kameradan gelen kabloları bağlayınca aracın içine çektim.

    DSC_0035.jpg DSC_0040.jpg

    Bağlantıları aşağıdaki şemadaki gibi yaptım. Sistemin gücünü geri park ışığından aldım. Bunu da geri park sensörünün bağlantılarının alındığı noktalar hazır olduğundan rahatça yapabildim.

    şema.jpg DSC_0041.jpg DSC_0042.jpg

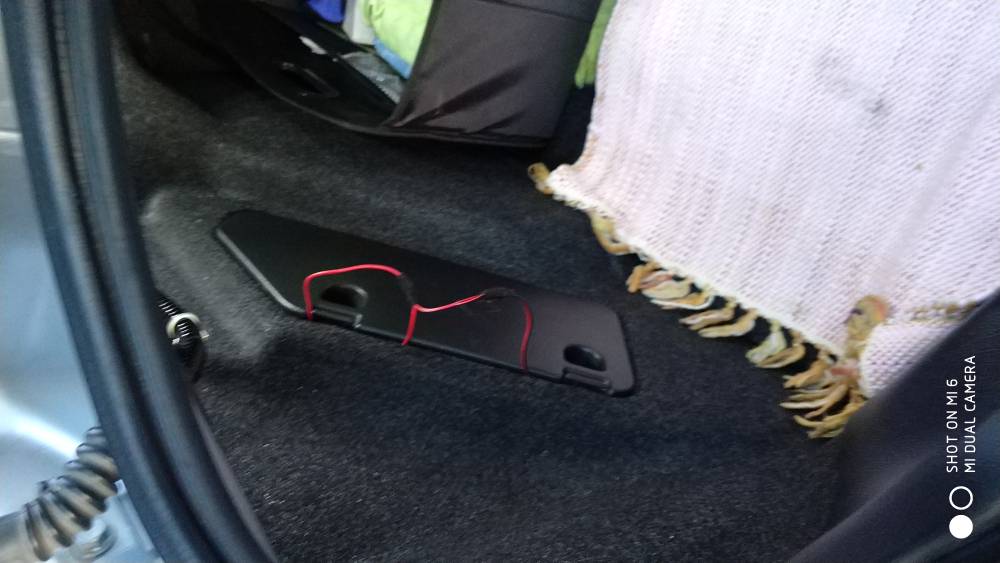

    Ekranı öne almak için de eşik trimlerini söktüm.

    DSC_0048.jpg DSC_0049.jpg

    Ekranın göğüsteki konumu


    Ekranın yakından görüntüsü


    Kameranın aracın arkasından görüntüsü

    DSC_0052.jpg DSC_0050.jpg DSC_0053.jpg

  2. ugura09

    ugura09 Sessiz

    Şehir:
    Aydın
    Araç Markası:
    1991 Mazda 626
    Araç Renk ve Tip:
    Kırmızı Sedan
    Güzel Çalışma Ellerinize Sağlık Mutlu Hocam.

    MutluTEKİR bunu beğendi.
  3. mcmelankolia

    mcmelankolia Aktif

    Araç Markası:
    1997/626
    Araç Renk ve Tip:
    Sedan
    Güle Güle Kullanın..

    Tapatalk

    MutluTEKİR bunu beğendi.
  4. domestos

    domestos (Veli Azak) Yetkili Kişi

    Şehir:
    Aydın-Merkez
    Araç Markası:
    Mazda 626 GF 1998 AT
    Araç Renk ve Tip:
    Beyaz-Sedan
    İnsanın elinden bu tarz şeylerin gelmesi çok güzel... Kazasız belasız günlerde kullanmak nasip olsun hocam... :)

    MutluTEKİR bunu beğendi.
  5. MutluTEKİR

    MutluTEKİR Aktif

    Şehir:
    Karabük
    Araç Markası:
    2010 Mazda3 125000km
    Araç Renk ve Tip:
    Granit Gri - Sedan
    Sağolun, teşekkürler.
    Mazda 323 BL diye bir kasa mı var haberim yok? :D Düzelttim başlığı da geri görüş kamerası montajı tüm araçlarda aynı mantıkla uygulanabileceğinden model ismi yazmamıştım.

    hakan_emre bunu beğendi.
  6. ezmocesteri

    ezmocesteri Moderatör Yetkili Kişi

    Şehir:
    Ankara
    Araç Markası:
    2013 - Mazda 3 Dizel
    Araç Renk ve Tip:
    Beyaz Sedan İmp.
    Güle güle kullan, eline sağlık güzel bir çalışma, kamerayı nereye monte ettin sen?

    MutluTEKİR bunu beğendi.
  7. MutluTEKİR

    MutluTEKİR Aktif

    Şehir:
    Karabük
    Araç Markası:
    2010 Mazda3 125000km
    Araç Renk ve Tip:
    Granit Gri - Sedan
    son 3 resim kameranın nerede olduğuna dair yeterince açık değil mi abi? ona göre yeni resim çekerim.

  8. ezmocesteri

    ezmocesteri Moderatör Yetkili Kişi

    Şehir:
    Ankara
    Araç Markası:
    2013 - Mazda 3 Dizel
    Araç Renk ve Tip:
    Beyaz Sedan İmp.
    Yerini gördüm nereye monte ettin onu merak ettim, yani o da belli de merak ettiğim konu orada sence uzun ömürlü olur mu, gömseydin keşke daha iyi olmaz mıydı, tabi o da çetrefilli bir iş o ayrı

  9. MutluTEKİR

    MutluTEKİR Aktif

    Şehir:
    Karabük
    Araç Markası:
    2010 Mazda3 125000km
    Araç Renk ve Tip:
    Granit Gri - Sedan
    Plakalığın hemen üstü, 2 plaka aydınlatma lambasının tam ortasına abi. Daha da gömmek isterdim ama, plastik parça ek yapmak lazım. Vidalamayı yapabildiğim en arka kısma yaptım çünkü.
    Uzun ömürlülük derken abi?

    Fakat açısı 170 derece diyordu ama değil galiba, 120 gibi gözüküyor. Bu da sadece geri giderken kenardaki araçları görememeye neden oluyor. Aracın arka kısmı yandaki araçların orta kısmındayken yandakileri görmemeye başlıyorum.

  10. ezmocesteri

    ezmocesteri Moderatör Yetkili Kişi

    Şehir:
    Ankara
    Araç Markası:
    2013 - Mazda 3 Dizel
    Araç Renk ve Tip:
    Beyaz Sedan İmp.
    Ömürden kasıt, sarsıntıya bağlı olarak düşer mi acaba zamanla

  11. MutluTEKİR

    MutluTEKİR Aktif

    Şehir:
    Karabük
    Araç Markası:
    2010 Mazda3 125000km
    Araç Renk ve Tip:
    Granit Gri - Sedan
    Yok abi 2 vida ile sabitledim.

    kadir ve ezmocesteri bunu beğendi.
  12. Ilgaz-p

    Ilgaz-p Sessiz

    Şehir:
    Kdz Ereğli
    Araç Markası:
    2007 - Mazda 3
    Araç Renk ve Tip:
    Şampanya - Sedan
    Güle güle kullanın güzel olmuş. Gostergedekı ekrana baglantı yapılabılıyor mu?

    E5553 cihazımdan Tapatalk kullanılarak gönderildi

    domestos bunu beğendi.
  13. osk@r78

    osk@r78 Sessiz

    Şehir:
    Istanbul-Karabük
    Araç Markası:
    2012 Mazda 3 Dizel
    Araç Renk ve Tip:
    Gri Sedan
    plakana gurban :) Emeğine sağlık.. Kamera biraz dışarda mı bana mı öyle geldi Mutlu..

    MutluTEKİR ve domestos bunu beğendi.
  14. MutluTEKİR

    MutluTEKİR Aktif

    Şehir:
    Karabük
    Araç Markası:
    2010 Mazda3 125000km
    Araç Renk ve Tip:
    Granit Gri - Sedan
    Kameranın ayaklarına göre dışarıda olduğundan montaj ettiğim yer en arka olmasına rağmen yine de biraz çıkıntı yapar gibi kalıyor abi. Eğer navigasyona geçersem onun yanında gelen kamerayı kullanacağım dan sıkıntı olmaz.

  15. MutluTEKİR

    MutluTEKİR Aktif

    Şehir:
    Karabük
    Araç Markası:
    2010 Mazda3 125000km
    Araç Renk ve Tip:
    Granit Gri - Sedan
    Ekrana 2 giriş kablosu var. Ön kamera ya da yan kamera bağlayıp hep çalışması sağlanabilir.

  16. mustafayk

    mustafayk Aktif

    Şehir:
    Bolu - Mengen
    Araç Markası:
    1993 Mazda 626
    Araç Renk ve Tip:
    Bordo Sedan
    @MutluTEKİRR gene güzel bir konu gene güzel bir iş ellerine sağlık.;)

    MutluTEKİR bunu beğendi.
  17. osk@r78

    osk@r78 Sessiz

    Şehir:
    Istanbul-Karabük
    Araç Markası:
    2012 Mazda 3 Dizel
    Araç Renk ve Tip:
    Gri Sedan
    Navigasyonlu multimedia teyp bende alacağım.Geçenlerde buradaki ses sitemi yapan yerlerde biraz araştırma yapmıştım onların bana gösterdikleri kameralar çok güzel direk içeride kalıyor açısı da gayet geniş.Dediğin gibi o tip kameraya geçersen güzel olur..

    MutluTEKİR bunu beğendi.
